Description

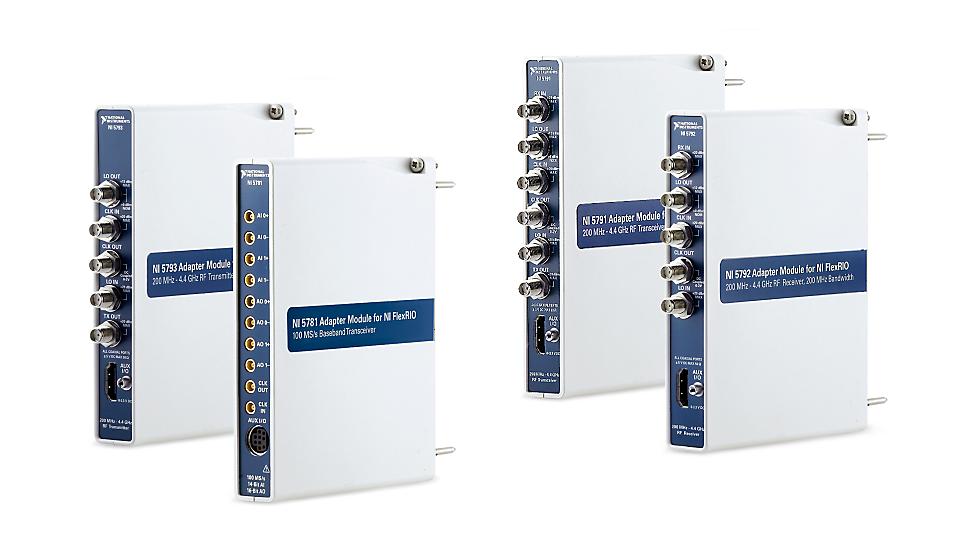

National Instruments (NI) 5791 Adapter RF Transceiver 200 MHz-4.4 GHz Module 产品介绍
NI 5791 是一款高性能的射频收发仪适配器模块，专为与 NI FlexRIO FPGA 模块配合使用而设计，适用于软件定义无线电（SDR）、通信系统研发和射频信号处理等应用。以下是该产品的详细介绍：
核心功能与特性
- 宽频带射频性能
- 频率范围：200 MHz 至 4.4 GHz，覆盖多个通信频段，适用于多种射频应用。
- 瞬时带宽：高达 100 MHz，支持宽带信号的捕获和生成。
- 动态范围：输入噪声密度为 -148 dBm/Hz，提供高灵敏度和低噪声性能。
- 高速数据转换
- 模数转换器（ADC）：2 通道，130 MS/s 采样率，14 位分辨率，确保高精度信号采集。
- 数模转换器（DAC）：2 通道，130 MS/s 采样率（插值后可达 520 MS/s），16 位分辨率，支持高质量信号生成。
- 灵活的时钟与同步
- 本地振荡器（LO）接口：支持外部 LO 输入和输出，便于多通道同步。
- 时钟选项：提供背板和前面板时钟输入，支持灵活的时钟配置。
- 可编程与可配置
- 可编程衰减器：支持接收和发射通道的增益控制，适应不同信号强度。
- 可配置滤波器：提供可选择的接收和发射滤波器，优化信号质量。
- 硬件接口与连接
- 前面板连接器：包括 RXIN、LOOUT、CLKIN、CLKOUT、LOIN 和 TXOUT，便于系统集成。
- PXI Express 接口：通过高速、低延迟的 PXI Express x4 接口（约 800 MB/s）与主机连接，确保高效数据传输。
技术规格
- RF 发生器频率范围：200 MHz 至 4.4 GHz
- 最大输入功率：20 dBm
- RF 发生器瞬时带宽：100 MHz
- RF 分析仪瞬时带宽：100 MHz
- 输入噪声密度：-148 dBm/Hz
- 模块型号：NI 5791 4.4 GHz RX/TX，NI FlexRIO 100 MHz 带宽适配器模块
- 产品编号：782510-01
应用场景
- 5G 与无线通信研究
- 支持多输入多输出（MIMO）和波束成形技术的研发，适用于 5G 及未来通信系统的原型设计。
- 雷达与电子战
- 适用于宽带射频信号的捕获和分析，支持雷达信号处理和电子战系统的开发。
- 航空航天与国防
- 提供高可靠性的射频收发能力，适用于卫星通信、无人机和军事通信系统的测试与验证。
- 测试与测量
- 适用于射频信号发生器、频谱分析仪和矢量信号分析仪等测试设备的开发。
软件与生态系统支持
- LabVIEW 系统设计软件：基于图形化编程环境，简化复杂射频系统的开发与部署。
- FPGA 数字信号处理（DSP）库：提供丰富的信号处理算法和范例架构，加速应用开发。
- NI FlexRIO 平台：与 NI FlexRIO FPGA 模块无缝集成，支持实时、用户自定义的信号处理。
优势与价值
- 高性能与灵活性：支持宽带射频信号的实时处理，适用于多种通信标准和频段。
- 模块化设计：与 NI FlexRIO 平台兼容，便于系统扩展和升级。
- 快速原型设计：结合 LabVIEW 和 FPGA 技术，显著缩短研发周期，降低开发成本。
- 可靠性与支持：NI 提供全面的技术支持、硬件服务计划和产品认证，确保系统的长期稳定运行。
