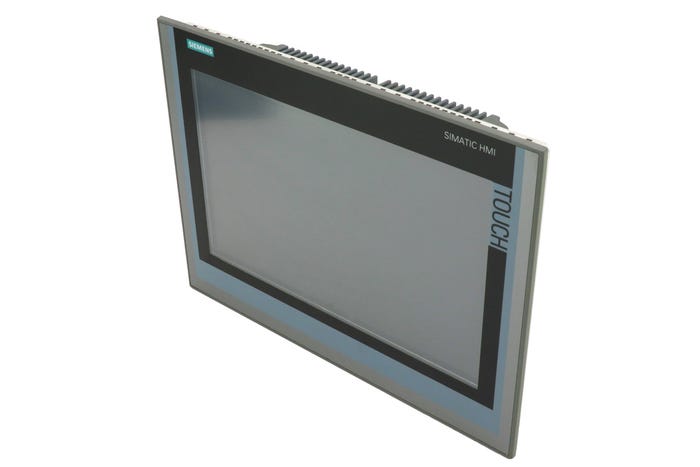

SIEMENS SIMATIC HMI TP2200（6AV2124-0XC02-0AX0）Comfort Panel是西门子推出的一款高性能人机界面（HMI）产品，专为工业自动化环境设计，以下是对该产品的详细介绍：
一、产品概述
- 品牌与型号：SIEMENS SIMATIC HMI TP2200，型号6AV2124-0XC02-0AX0。
- 类型：Comfort Panel，即舒适型面板，强调用户体验和操作便捷性。
二、核心特性
显示屏：
- 尺寸：22英寸宽屏TFT显示屏，提供宽广的视野和舒适的视觉体验。
- 分辨率：1920×1080，画面清晰细腻，色彩饱满。
- 背光灯寿命：在25°C环境下，背光灯平均无故障时间（MTBF）可达30000小时，且亮度可调节（0-100%）。
处理器与存储器：
- 处理器：搭载高性能X86处理器，确保系统响应迅速，操作流畅无卡顿。
- 存储器：配备24MB用户内存，用于存储项目组态数据。
接口与通信：
- 接口类型：包括PROFINET接口、MPI/PROFIBUS-DP接口、USB接口（2个USB 2.0迷你B型接口）、SD卡插槽（2个）等，支持多种通信协议，如PROFINET、PROFIBUS、TCP/IP、DHCP、SNMP等。
- 网络功能：支持HTTP、HTTPS、HTML、XML、CSS、Active X、Javascript等网络属性，便于与上位机系统或其他设备进行数据交换和远程监控。
防护等级：
- 正面防护等级：IP65，防尘防水，适应恶劣的工业环境。
- 整体防护等级：IP20，确保设备在一般工业环境下的安全运行。
三、功能与应用
- 操作方式：支持触摸操作，操作灵敏，手感舒适。
- 多语言支持：支持多语言切换，方便不同国家和地区的操作员使用。
- 报警与诊断：具备完善的报警和诊断功能，可实时显示设备状态和故障信息，便于及时维护和排除故障。
- 组态软件：支持WinCC Comfort V11 SP2及以上版本进行组态，用户可以通过拖拽、缩放、旋转等操作轻松设计个性化的操作界面。
- 应用场景：广泛应用于汽车制造、纺织、印刷、化工等行业的自动化生产线中，作为操作员与机器设备之间的桥梁，实现直观、便捷的人机交互。
四、设计与安装
- 安装方式：支持横向和纵向安装，适应不同的安装空间需求。
- 电源电压：额定电压为DC24V，允许范围为19.2V至28.8V，确保设备在电压波动较大的环境下仍能稳定运行。
- 功耗：典型功耗为53W，能效较高。
五、认证与标准
- 认证：产品通过CE、KC、cULus、C-TICK等多项国际认证，符合国际安全标准。
- 标准遵循：遵循EN 55011等标准，有效抑制无线电干扰辐射，确保设备在电磁环境中的兼容性。
