GE Multilin G60N03HKHF8LH5DM8LPXXU67W7H

Description

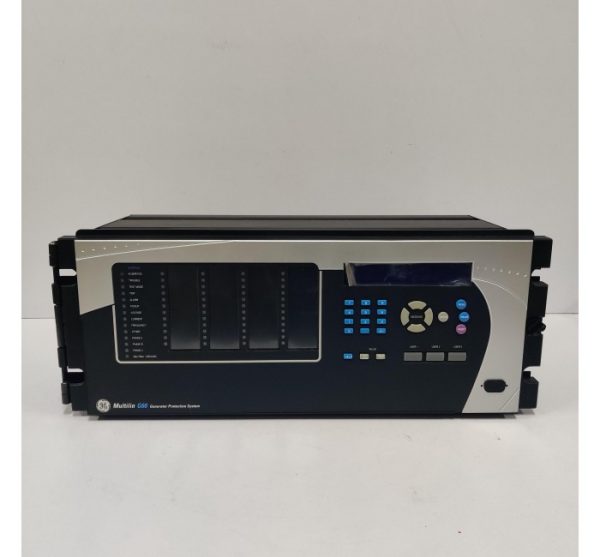

GE Multilin G60 Generator Protection System（型号G60N03HKHF8LH5DM8LPXXU67W7H）是通用电气（GE）推出的一款高性能发电机综合保护装置，专为中大型发电机组设计，提供全面的电气保护、监测与控制功能。以下从核心功能、技术特点、应用场景及用户价值四个维度进行详细介绍：

一、核心功能：多维度保护与监测

1. 差动保护
   • 基于高精度电流采样与比率制动算法，快速识别发电机定子绕组内部短路故障，动作时间小于10ms，避免故障扩大。
   • 支持双斜率制动特性，适应发电机空载至满载运行工况，防止外部故障误动。
2. 接地故障保护
   • 100%定子接地保护：通过注入三次谐波电压与零序电压双重判据，覆盖95%以上的定子绕组接地故障。
   • 转子一点接地保护：采用切换采样电阻法，灵敏度可调至5kΩ，提前预警转子绝缘劣化。
3. 失磁/失步保护
   • 基于阻抗圆轨迹与功率因数角双重判据，区分系统振荡与真实失磁，避免误切机。
   • 失步保护支持多周期振荡计数，适应弱联电网环境。
4. 过励磁与逆功率保护
   • 过励磁保护提供反时限特性曲线，匹配发电机铁芯饱和特性，防止热积累损伤。
   • 逆功率保护延时可调（0.5~10s），避免汽轮机超速与锅炉MFT（主燃料跳闸）。
5. 频率与电压保护
   • 低频/高频保护支持8段频率-时间特性，适应孤网运行与新能源接入场景。
   • 过压/欠压保护动作值可整定至±10%额定电压，兼容高穿/低穿要求。

二、技术特点：高可靠性与智能化

1. 硬件架构
   • 采用32位双核DSP处理器，采样速率达96点/周波，满足IEC 60255-11标准。
   • 输入/输出模块支持热插拔，CT/VT回路独立隔离，抗干扰能力≥10kA（8/20μs）。
2. 通信与数据管理
   • 内置IEC 61850-9-2LE协议栈，支持GOOSE直采直跳，采样值传输延迟<1ms。
   • 配备256MB事件记录存储空间，可存储10000条带时标事件与128组故障录波文件。
3. 人机交互
   • 5.7英寸彩色液晶屏，支持多语言菜单与波形回放，操作权限分5级管理。
   • 通过EnerVista Launchpad软件可远程配置参数、升级固件，支持Modbus TCP/IP与DNP3.0协议。

三、应用场景：适配复杂电网环境

• 大型火电厂：兼容汽轮发电机组（200~1000MW），应对启停机冲击与调峰需求。
• 新能源电站：支持风电/光伏孤岛运行模式，防止频率/电压崩溃。
• 工业自备电厂：适配燃气轮机与柴油发电机，提供快速并网与黑启动功能。
• 抽水蓄能电站：实现发电/抽水双工况保护逻辑切换，适应双向功率流动。

四、用户价值：提升运维效率与安全性

1. 减少停机时间
   • 故障定位精度达±1%绕组长度，避免盲目检修；支持在线CT测试，减少离线校验需求。
2. 降低运维成本
   • 自检功能覆盖90%以上硬件模块，提前预警元件老化；支持远程程序备份与恢复。
3. 合规性与可扩展性
   • 满足IEEE C37.102、GB/T 14285等标准，预留扩展槽位支持未来功能升级（如电弧光保护）。

五、典型案例

某核电站2×1000MW机组应用G60系统后，实现：

• 定子接地故障定位时间从2小时缩短至10分钟；
• 失磁保护误动率降低80%；
• 年均非计划停机次数减少3次，运维成本降低约200万元。

总结：GE Multilin G60（G60N03HKHF8LH5DM8LPXXU67W7H）通过高精度算法、强抗干扰能力与智能化设计，为发电机组提供全生命周期保护，适用于对供电可靠性要求严苛的场景，是电力行业保障电网安全的标杆产品。
