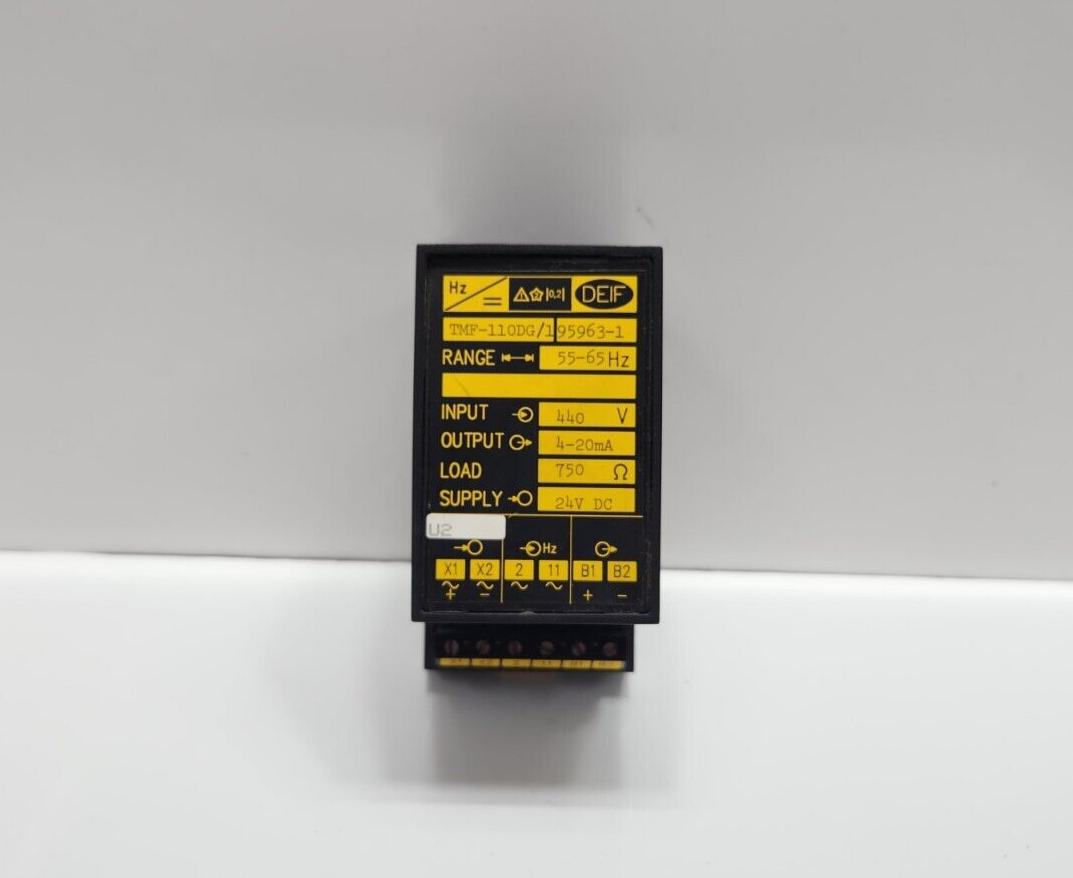

DEIF TMF-110DG/1 55-65HZ 440V 技术参数中英文介绍
Technical Specifications of DEIF TMF-110DG/1 TRANSDUCER (55-65HZ, 440V)
一、核心功能与用途 / Core Functions & Applications
- 电压与频率监测 / Voltage & Frequency Monitoring
- 输入范围 / Input Range: 440V AC（兼容 55-65Hz 频率），适用于工业电网及发电机组电压/频率波动监测。
- 输出信号 / Output Signal: 提供模拟量信号（如 0-10V DC 或 4-20mA），可接入 PLC 或 SCADA 系统进行实时数据采集。
- 环境适应性 / Environmental Adaptability
- 工作温度 / Operating Temperature: -25°C 至 +70°C，满足高寒或高温工业环境需求。
- 防护等级 / Protection Grade: IP65（防尘防水），适用于户外或潮湿场景。
- 应用场景 / Applications
- 风力发电 / Wind Power: 监测发电机输出电压稳定性，确保并网安全。
- 船舶电力 / Marine Power: 用于船舶主发电机组电压/频率监控，保障航行安全。
- 工业自动化 / Industrial Automation: 配合 PLC 实现电压异常报警与设备联动控制。
二、技术参数详表 / Detailed Technical Parameters
| 参数类别 / Parameter Category | 技术指标 / Technical Specification |
|---|---|
| 输入电压范围 / Input Voltage Range | 440V AC（±10% 波动范围） |
| 频率范围 / Frequency Range | 55-65Hz（兼容 50/60Hz 电网） |
| 输出信号类型 / Output Signal Type | 0-10V DC 或 4-20mA（可选） |
| 精度等级 / Accuracy Class | ±0.5%（电压测量）、±0.1%（频率测量） |
| 响应时间 / Response Time | ≤50ms（电压突变时） |
| 防护等级 / Protection Grade | IP65（符合 IEC 60529 标准） |
| 安装方式 / Installation Method | 导轨式（DIN Rail）或面板式（Panel Mount） |
| 尺寸规格 / Dimensions | 96mm × 96mm × 75mm（标准仪表尺寸） |
| 重量 / Weight | 约 0.5kg |
| 电源需求 / Power Supply | 24V DC（±15% 波动范围）或直接从输入回路取电（可选） |
三、技术特点与优势 / Technical Features & Advantages
- 高精度测量 / High-Precision Measurement
- 采用真有效值（TRMS）测量技术，确保非线性负载下的电压/频率测量精度。
- 宽温域运行 / Wide Temperature Range
- 支持 -25°C 至 +70°C 宽温域运行，适应极端气候条件。
- 灵活输出配置 / Flexible Output Configuration
- 支持 0-10V DC 或 4-20mA 模拟量输出，兼容主流工业控制系统。
- 快速响应 / Rapid Response
- 响应时间 ≤50ms，可实时捕捉电压/频率突变，保障设备安全。
四、认证与标准 / Certifications & Standards
- 电气安全 / Electrical Safety: 符合 UL 61010-1、IEC 61010-1 标准。
- 电磁兼容性 / EMC: 符合 EN 61326-1 标准，抗干扰能力强。
- 环境认证 / Environmental Certifications: 欧盟 RoHS 指令合规。
五、选型指南与注意事项 / Selection Guide & Precautions
- 选型依据 / Selection Basis
- 根据输入电压（440V AC）、频率范围（55-65Hz）及输出信号类型（0-10V DC 或 4-20mA）选择型号。
- 安装注意事项 / Installation Precautions
- 确保安装环境符合 IP65 防护要求，避免直接暴露于强腐蚀性气体或液体中。
- 电源输入与信号输出需独立布线，减少电磁干扰。
- 维护建议 / Maintenance Recommendations
- 定期检查接线端子紧固情况，防止松动导致测量误差。
- 每 12 个月进行一次校准，确保测量精度。
