描述

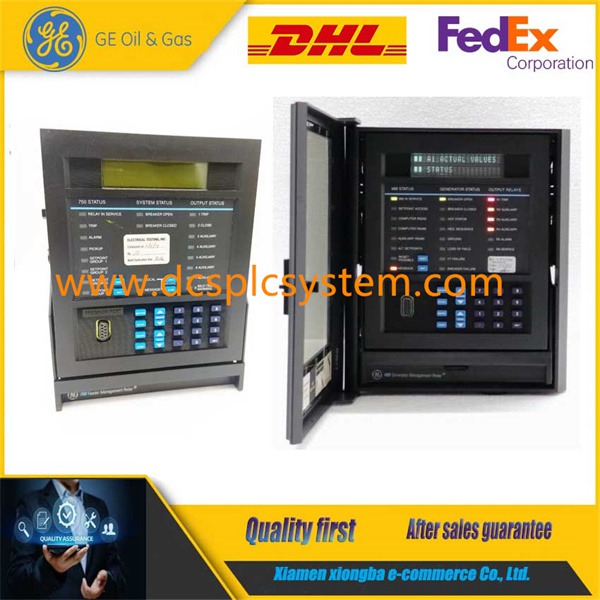

469-P5-LO-A20由GE Multilin作为469系列的一部分生产,是一种低控制功率型号,在24至60 VDC和20至48 VAC范围内、48至62 Hz下运行。该继电器旨在保护和管理大中型电机。
469-P5-LO-A20技术规格
时钟精度 | 5分钟/月 |
软件 | EnerVista 469 |
保险丝类型 | . 5 × 20毫米SLO-BLO HRC Littelfuse,高分断能力 |
数字输入 | 9路光隔离输入 |
模拟电流转换范围 | 0至21毫安 |
RTD感应电流 | 5毫安 |
显示 | 40字符字母数字液晶显示器 |
产品说明
469-P5-LO-A20由GE Multilin作为469系列的一部分生产,是一种低控制功率型号,在24至60 VDC和20至48 VAC范围内、48至62 Hz下运行。该继电器旨在保护和管理大中型电机。
469-P5-LO-A20设定点系统通过为用户提供大量可定制的设置来增加可配置性,这些设置直接影响继电器和电机系统的功能。除其他功能外,还可以分配输入、调整时间间隔、查看或清除数据。设定点可以首先通过继电器的自动配置功能轻松建立,然后随着用户对系统需求的理解进行调整。
469继电器有五个预分配的数字输入和四个可分配的数字输入,总共有九个数字输入。预先分配的五个功能一致,而四个数字输入保持惰性,直到用户进行适当的分配。可分配输入的一些例子包括远程报警功能、远程跳闸功能和速度开关跳闸功能。
继电器也有4个模拟输出通道,范围从4到20mA,由型号中的“A20”来划分。模拟输出通道可以处理不同的变量,如功率因数、kW需求和最热轴承RTD。更多信息可在通用电气公司的469用户手册1601-0122-AG手册中找到;该资源可在AX Control的网站上找到。
关于469-P5-LO-A20的常见问题
GE 469-P5-LO-A20继电器的相电流互感器、接地电流互感器和电机满载电流应该设置成什么样?
对于GE 469-P5-LO-A20继电器,相位电流互感器必须在一次电流互感器50%至100%的满载电流下选择,但满载电流为347.5A时,可以选择350:5或400:5的电流互感器,400:5是所选尺寸的标准。高阻接地系统对接地检测很敏感,并可用于50:0.025 CT。相电流互感器和接地电流互感器的其他数据表规定了将电机满载电流设置为348A。
