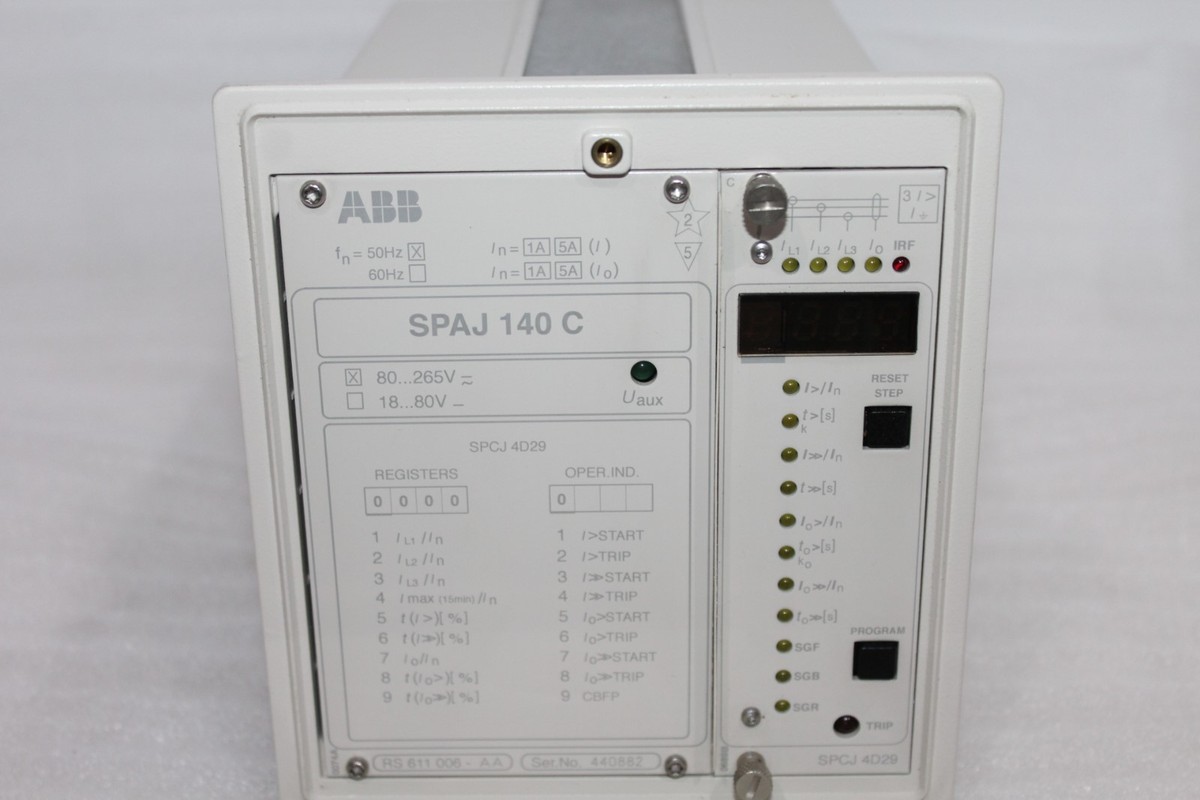

ABB SPAJ 140 C OVERCURRENT & EARTH-FAULT RELAY（过电流与接地故障继电器）与SPCJ 4D29模块产品介绍
一、产品概述
ABB SPAJ 140 C 是一款高性能的组合式过电流与接地故障保护继电器，专为中低压配电系统设计。其核心功能是通过精确的电流测量和逻辑判断，快速检测并隔离故障，确保电力系统的可靠性和安全性。SPCJ 4D29 是其配套的信号与控制模块，负责实现继电器的信号输出、逻辑控制及与外部系统的通信。
二、主要功能与特性
1. 过电流保护
- 三相过流保护：提供低定值（L）和高定值（H）两段过流保护，支持定时限（Definite Time）和反时限（Inverse Definite Minimum Time, IDMT）特性。
- 反时限特性：符合IEC 60255标准，提供多种曲线（如正常反时限、非常反时限、极端反时限等），可根据系统需求灵活配置。
- 瞬时过流保护：高定值段支持瞬时动作，适用于快速切除严重短路故障。
2. 接地故障保护
- 无方向性零序电流保护：检测接地故障电流，支持低定值和高定值两段保护，同样支持定时限和反时限特性。
- 灵敏度高：可检测微小的接地故障电流，适用于中性点不接地或经消弧线圈接地的系统。
3. 断路器失灵保护（CBFP）
- 内置断路器失灵保护功能：当主保护动作但断路器未跳闸时，CBFP功能可启动备用跳闸回路，确保故障隔离。
4. 信号与控制模块（SPCJ 4D29）
- 输出继电器矩阵：提供多个可编程的输出继电器，用于跳闸、报警、闭锁等信号输出。
- 本地显示与操作：通过前面板液晶显示屏和按键，可查看测量值、设定值及故障记录，支持本地参数配置。
- 通信接口：支持串行通信（如RS-485）和光纤通信，可与SCADA系统或上位机集成，实现远程监控与参数整定。
5. 自监测与诊断
- 硬件自检：持续监测电子元件和微处理器的运行状态，确保设备可靠性。
- 故障记录：记录故障发生时的电流、电压、时间等数据，便于事后分析。
三、技术参数
- 额定电流：5A或1A（二次侧）。
- 频率：50Hz或60Hz。
- 电源电压：80-265V AC/DC（主电源），18-80V DC（辅助电源）。
- 输出继电器容量：250V AC/30V DC，5A。
- 环境温度：-25°C至+70°C（存储），-5°C至+55°C（运行）。
- 防护等级：IP30（外壳）。
四、应用场景
- 配电馈线保护：适用于中低压配电系统的馈线保护，快速切除过流和接地故障。
- 工业配电：在化工、冶金、矿山等工业领域，保护关键设备免受电气故障影响。
- 可再生能源：适用于风电、光伏等新能源发电系统的配电保护。
- 基础设施：用于机场、医院、数据中心等对供电可靠性要求高的场所。
五、优势与价值
- 高可靠性：ABB品牌保障，经过严格测试和长期应用验证。
- 灵活性：支持多种保护特性和配置选项，适应不同系统需求。
- 易用性：本地显示与操作界面友好，支持远程通信与参数整定。
- 安全性：内置断路器失灵保护，提升系统整体安全性。
六、与其他产品的比较
- 与SPAJ 142 C的区别：SPAJ 140 C更侧重于基础过流与接地故障保护，而SPAJ 142 C可能提供更高级的功能（如自适应保护、谐波分析等）。
- 与竞品对比：相比其他品牌的同类产品，SPAJ 140 C在保护特性、通信能力和可靠性方面具有明显优势。
