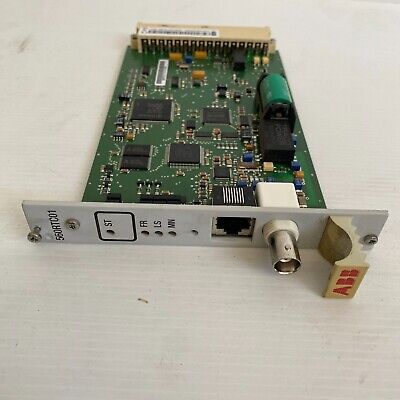

560RTC01 1KGT006700R0001 实时时钟模块

Description

560RTC01 ABB 1KGT006700R0001 实时时钟模块产品介绍

一、产品概述

560RTC01 ABB 1KGT006700R0001 是 ABB 公司为工业自动化系统设计的高精度实时时钟模块，主要用于为 RTU560 系列远程终端单元（RTU）提供精确的时间基准和时间同步功能。该模块具备电池缓冲功能，能够在断电情况下保持时间准确性，确保工业控制系统的可靠运行。

二、核心功能与技术特性

1. 高精度时间同步
   • GPS 同步功能：通过接收 GPS 卫星信号，模块可自动计算位置并同步时间，生成分钟脉冲（MIN1），通过 RTU 系统总线向 RTU560 CPU 发送绝对时间，确保系统时间与全球标准时间（UTC）同步。
   • 高精度时钟源：配备高精度石英晶体振荡器，在 GPS 信号丢失时（如信号中断超过 2.5 小时），模块可继续依靠内部时钟运行，时间精度偏差小于 0.1 ppm（即每天误差不超过 9 毫秒）。
2. 冗余与可靠性设计
   • 电池缓冲功能：内置电池支持模块在断电情况下持续运行至少 10 年，确保时间数据不丢失。
   • 双分钟脉冲输出：提供两个分钟脉冲输出接口（MIN1 和 MIN2），其中 MIN2 通过光耦隔离，可用于与其他模块或设备同步，增强系统冗余性。
   • 报警继电器：当 GPS 信号丢失超过 2.5 小时或模块未同步时，报警继电器触点闭合，触发系统告警，提示运维人员及时处理。
3. 通信与接口
   • 串行数据接口：通过 RS-232 接口，模块可每分钟输出时间、日期和状态信息（共 33 字节），便于系统监控和日志记录。
   • RTU 系统总线集成：直接与 RTU560 的 SPB I/O 总线连接，实现时间数据的无缝传输，简化系统集成。
4. 状态指示与诊断
   • LED 指示灯：模块前面板配备 4 个 LED 指示灯，分别显示：
     • T：模块总告警状态。
     • FR：自由运行模式（未与 GPS 同步）。
     • L：锁定状态（已成功接收 GPS 信号并锁定位置）。
     • MN：分钟脉冲输出指示灯（每分钟闪烁一次）。
   • 状态监测：通过 LED 指示灯和串行接口，用户可实时监控模块运行状态，快速定位故障。

三、典型应用场景

1. 电力系统自动化
   • 在变电站自动化系统中，560RTC01 为 RTU560 提供精确时间基准，确保事件顺序记录（SOE）的时间戳准确性，支持故障分析和电网调度。
2. 工业过程控制
   • 在化工、石油等流程工业中，模块为分布式控制系统（DCS）提供统一时间源，确保各子系统（如 PLC、SCADA）的时间同步，避免因时间偏差导致的控制逻辑错误。
3. 轨道交通信号系统
   • 在地铁、高铁信号控制系统中，560RTC01 为信号设备提供高精度时间同步，确保列车运行监控、调度指挥等系统的时序一致性，保障行车安全。
4. 智能电网与能源管理
   • 在智能电表、分布式能源管理系统中，模块支持设备间的时间同步，优化能源调度策略，提升系统运行效率。

四、技术参数概览

参数项	规格
型号	560RTC01 ABB 1KGT006700R0001
输入电源	通过 RTU560 系统总线供电
时间同步方式	GPS 卫星同步 + 内部高精度时钟
时间精度	GPS 同步时：<1 μs；自由运行时：<0.1 ppm（9 ms/天）
电池寿命	≥10 年（支持断电运行）
接口	RS-232 串行接口、SPB I/O 总线
分钟脉冲精度	2 μs（前 20 分钟），500 ns（20 分钟后）
机械尺寸	160 mm × 100 mm，3HE Eurocard 格式
工作温度	0°C 至 +50°C
防护等级	IP20（适用于室内安装）

五、竞争优势

1. 高可靠性
   • 模块采用工业级设计，支持宽温工作范围，具备电池缓冲和冗余输出功能，适应恶劣工业环境。
2. 易集成性
   • 直接兼容 RTU560 系统总线，支持即插即用，简化系统集成和维护。
3. 高精度时间同步
   • 结合 GPS 同步和内部高精度时钟，确保系统时间长期稳定，满足工业自动化对时间精度的严苛要求。
4. 智能告警功能
   • 内置报警继电器和状态指示灯，实时监测模块运行状态，提升系统可维护性。

六、总结

560RTC01 ABB 1KGT006700R0001 实时时钟模块是一款专为工业自动化系统设计的高精度时间同步设备，具备 GPS 同步、电池缓冲、冗余输出和智能告警等功能，适用于电力系统、轨道交通、智能电网等对时间同步要求严苛的领域。其高可靠性、易集成性和高精度特性，使其成为工业自动化系统中不可或缺的时间基准设备。
