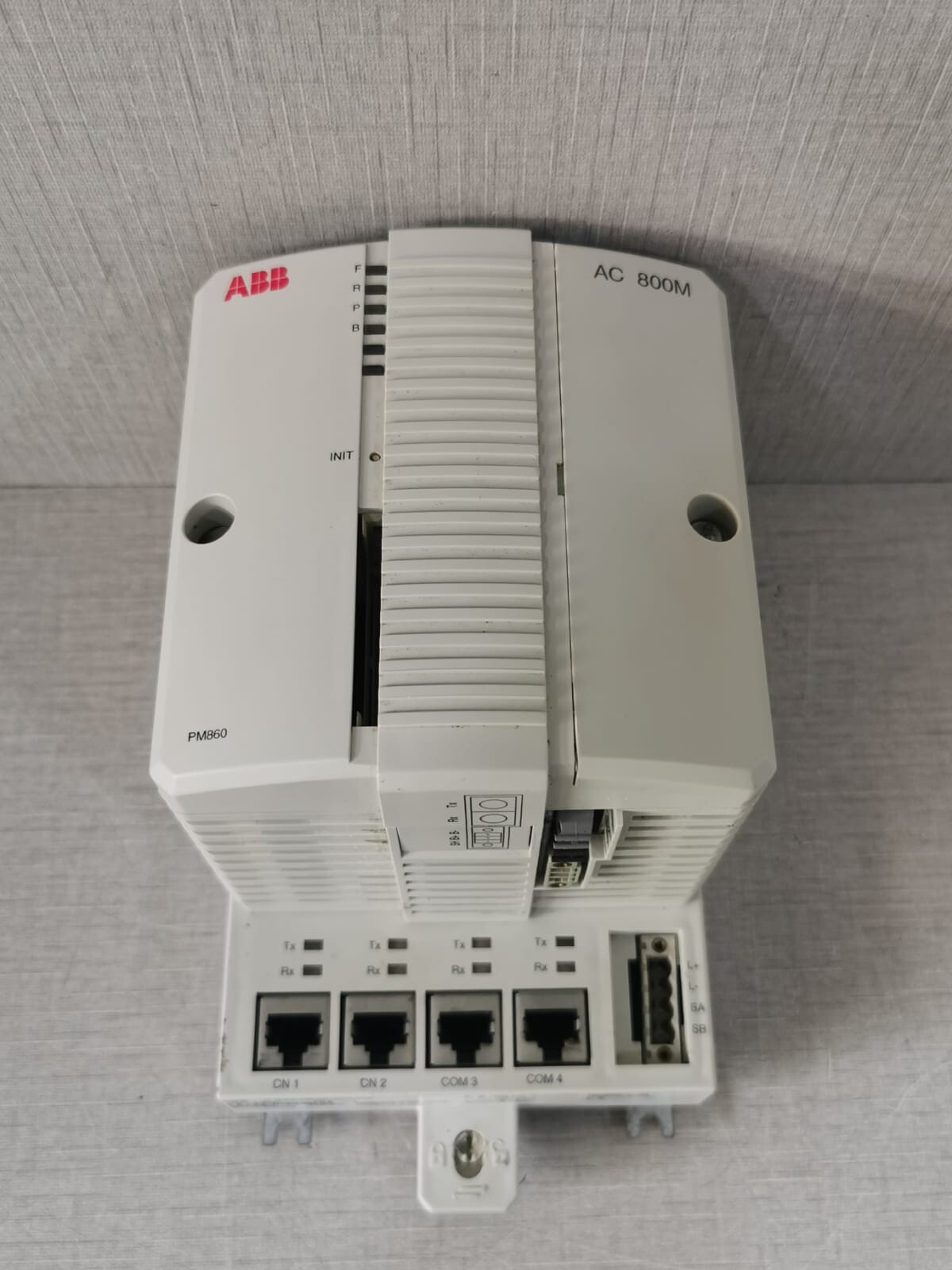

ABB AC800M/PM860 3BSE018110R1 处理器模块与 PM860K01 基座产品介绍
一、产品概述
ABB AC800M 是 ABB 工业自动化领域的一款高性能、模块化控制器，广泛应用于过程控制、离散制造及混合型工业场景。PM860 3BSE018110R1 是 AC800M 系列中的高性能处理器模块，搭配 PM860K01 基座（3BSE018100R1），形成完整的控制器核心单元，提供强大的计算能力、冗余支持和通信扩展功能。
二、核心功能与技术特性
- 高性能处理器
- PM860 3BSE018110R1 采用 RISC 架构多核处理器，具备高速运算能力，支持复杂控制算法（如模型预测控制、多变量控制）及实时数据处理。
- 内存配置：标配大容量 RAM 和闪存，支持应用程序、历史数据及事件记录的存储，满足长时间运行需求。
- 冗余与可靠性设计
- 支持 CPU 冗余（通过 PM860 冗余模块实现），主备切换时间小于 10ms，确保系统高可用性。
- 基座 PM860K01 提供硬件冗余接口，支持电源、通信及 I/O 模块的热插拔，便于维护。
- 通信与扩展能力
- 双以太网端口：支持 10/100/1000Mbps 自适应，兼容多种工业协议（如 Modbus TCP、PROFINET、OPC UA）。
- 现场总线支持：通过扩展模块支持 PROFIBUS-DP、DeviceNet、CANopen 等，实现与第三方设备的无缝集成。
- 通信扩展插槽：基座提供 CEX 总线接口，可连接多达 12 个通信模块，扩展通信能力。
- 编程与开发环境
- 支持 IEC 61131-3 标准编程语言（如功能块图、结构化文本、梯形图），兼容 ABB 的 Control Builder M 开发工具，提供图形化编程界面和仿真调试功能。
- 内置 Control IT 实时操作系统，支持多任务调度和优先级管理，确保控制逻辑的实时性。
- 环境适应性与认证
- 防护等级：IP20（基座），适用于标准工业环境。
- 工作温度：-20°C 至 +60°C，适应恶劣工况。
- 认证：符合 UL、CE、ATEX 等国际标准，适用于全球市场。
三、典型应用场景
- 过程控制
- 在化工、石油、制药等流程工业中，实现连续生产过程的自动化控制（如反应釜温度控制、压力调节）。
- 支持 S800 I/O 分布式 I/O 系统，通过 PROFIBUS-DP 连接现场设备，减少布线成本。
- 能源管理
- 在电力、水处理等领域，实现发电机组、泵站、风机等设备的优化控制与能效管理。
- 支持 冗余网络架构，确保关键基础设施的稳定运行。
- 混合型工业
- 在汽车制造、食品饮料等行业，实现生产线的高精度同步控制（如机器人协同、包装线速度匹配）。
- 支持 高速脉冲输入/输出，适用于编码器反馈、伺服驱动等应用。
- 基础设施
- 在轨道交通、港口等场景中，实现信号系统、起重设备的集中监控与安全联锁。
- 支持 冗余 CPU 和通信，满足高安全性要求。
四、技术参数概览
| 参数项 | 规格 |
|---|---|
| 处理器型号 | PM860 3BSE018110R1 |
| 基座型号 | PM860K01 3BSE018100R1 |
| 工作电压 | 24 VDC（±15%） |
| 功耗 | ≤30 W（典型值） |
| 通信接口 | 2 × RJ45（以太网）、2 × RS-232C |
| 现场总线支持 | PROFIBUS-DP、Modbus TCP、OPC UA |
| 扩展能力 | 最大 12 个通信/I/O 模块 |
| 冗余支持 | CPU 冗余、网络冗余 |
| 编程语言 | IEC 61131-3（FBD、ST、LD 等） |
| 防护等级 | IP20 |
| 工作温度 | -20°C 至 +60°C |
五、竞争优势
- 高性能与灵活性
- 多核处理器与大容量内存支持复杂控制任务，模块化设计便于扩展。
- 高可靠性
- 冗余设计、宽温工作范围及工业级防护，确保系统稳定运行。
- 开放性与兼容性
- 支持多种通信协议与第三方设备集成，降低系统整合成本。
- 全生命周期支持
- ABB 提供从设计、编程到维护的完整工具链（如 Control Builder M、System 800xA），缩短项目交付周期。
六、总结
ABB AC800M/PM860 3BSE018110R1 处理器模块与 PM860K01 基座组合，是一款专为工业自动化领域设计的高性能控制器，适用于需要高可靠性、冗余支持及复杂控制逻辑的场景。其模块化设计、开放通信接口及强大编程环境，使其成为流程工业、能源管理及混合型制造的理想选择。
