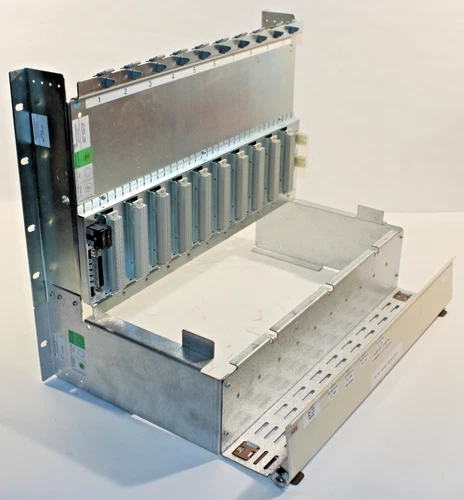

ABB RF615 3BHT100010R1 PLC Card Rack 技术参数及中英文介绍
1. 产品概述（Product Overview）
- 型号（Model）: RF615 3BHT100010R1
- 类型（Type）: PLC卡架（PLC Card Rack）/ 工业控制器模块（Industrial Controller Module）
- 制造商（Manufacturer）: ABB
- 应用领域（Application）: 适用于工业自动化控制系统，支持多通道信号采集、通信协议转换及分布式I/O扩展，广泛应用于DCS/SCADA系统、过程控制及设备监控场景。
2. RF615 3BHT100010R1技术参数（Technical Specifications）
| 参数项（Parameter） | 描述（Description） |
|---|---|
| 物理尺寸（Physical Dimensions） | 89mm（宽）×89mm（高）×36mm（深）（紧凑型设计，节省空间） |
| 重量（Weight） | 约0.8kg（轻量化设计，便于安装与集成） |
| 工作电压（Operating Voltage） | 24V DC（兼容工业电源系统） |
| 通信接口（Communication Interface） |
|
| 通道隔离（Channel Isolation） | 8通道输入隔离（支持电压、电流、温度、压力等信号） |
| 防护等级（IP Rating） | IP30（标准防护，适用于控制柜内安装） |
| 安装方式（Mounting） | 35mm DIN导轨安装，支持工业级抗震设计 |
| 工作温度（Operating Temperature） | -20°C至+70°C（工业级宽温设计，适应极端环境） |
| 存储温度（Storage Temperature） | -40°C至+85°C（适用于极端存储环境） |
| 信号输入范围（Input Signal Range） | 0-10V DC / 4-20mA（支持模拟量信号采集） |
| 响应时间（Response Time） | <10ms（高速信号采集，适用于动态过程控制） |
| 信号分辨率（Signal Resolution） | 16位（AD转换精度）（高精度数据采集） |
| 防护特性（Protection Features） | 防雷、过流及浪涌保护（4000V防雷，1.5A过流，600W浪涌抑制） |
3. RF615 3BHT100010R1功能特性（Key Features）
-
多协议支持（Multi-Protocol Support）
兼容Modbus RTU、Profibus-DP等主流工业通信协议，支持自定义协议开发，灵活适配不同控制系统。
Compatible with Modbus RTU, Profibus-DP, and custom protocols for seamless integration. -
扩展能力（Scalability）
支持级联扩展，最大可连接126个从站，满足大规模I/O需求。
Cascadable design supports up to 126 slave devices for scalable deployments. -
高可靠性设计（High Reliability）
工业级防护等级（IP30）与宽温工作范围（-20°C至+70°C），适应极端环境。
IP30 rating and -20°C to +70°C operating range for harsh environments. -
智能诊断（Intelligent Diagnostics）
内置故障继电器输出，支持电源故障、通信中断等告警，便于快速定位问题。
Relay outputs for power/communication faults, enabling real-time troubleshooting. -
信号隔离（Signal Isolation）
8通道输入隔离设计，防止信号干扰，提升系统稳定性。
8-channel isolated inputs to prevent signal interference and enhance system stability.
4. 应用场景（Applications）
-
工业自动化（Industrial Automation）
用于生产线监控、设备状态采集及过程控制，实现多设备数据集中管理。
Ideal for manufacturing line monitoring, equipment status collection, and process optimization. -
能源管理（Energy Management）
集成于电力监控系统，实时采集电压、电流、功率等参数，支持能耗分析与优化。
Enables real-time energy data acquisition for power monitoring and efficiency analysis. -
楼宇自动化（Building Automation）
监控暖通空调（HVAC）、照明及安防系统，提升建筑能效与舒适度。
Optimizes HVAC, lighting, and security systems for energy-efficient building management. -
交通控制（Transportation Control）
应用于轨道交通信号系统或智能交通监控，实现高可靠性数据传输。
Supports railway signaling and intelligent transportation systems with robust communication.
5. 认证与标准（Certifications & Standards）
-
CE认证（CE Certification）
符合欧盟电磁兼容性（EMC）及低电压指令（LVD）要求。
Compliant with EU EMC and LVD directives. -
RoHS合规（RoHS Compliance）
符合欧盟有害物质限制指令，环保无污染。
Adheres to EU RoHS regulations for eco-friendly design. -
工业防护（Industrial Protection）
通过IP30防护等级测试，适应工业粉尘及潮湿环境。
IP30-rated for dust and moisture resistance in industrial environments.
6. RF615 3BHT100010R1安装与维护（Installation & Maintenance）
- 安装步骤（Installation Steps）
- 固定于35mm DIN导轨，确保接地良好；
- 连接电源（24V DC）及通信线缆；
- 配置通信参数（如波特率、地址等）；
- 测试通信状态及I/O信号。
- 维护建议（Maintenance Tips）
- 定期检查连接端子及通信线路，避免松动；
- 清洁机壳表面，防止灰尘积累；
- 更新固件以支持新功能或协议扩展。
7. 注意事项（Precautions）
-
电源稳定性（Power Stability）
确保输入电源稳定，避免电压波动导致模块损坏。
Use stable power supply to prevent voltage fluctuations. -
静电防护（ESD Protection）
操作时需佩戴防静电手环，避免元件静电击穿。
Use ESD wrist straps during installation to protect sensitive components. -
环境适应性（Environmental Adaptability）
避免潮湿、腐蚀性气体或强磁场环境，延长模块寿命。
Operate in dry, non-corrosive, and low-EMI environments.
