Description

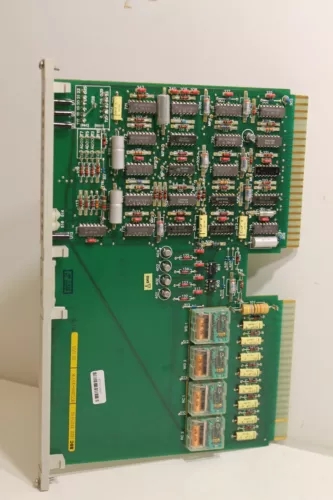

ABB ED1705 HEDT300253R1 BBC Technical Parameters
（ABB ED1705 HEDT300253 R1 BBC 技术参数）
1. General Overview
（1. 概述）
The ABB ED1705 HEDT300253 R1 BBC is a high-performance control and interface module designed for industrial automation systems. It serves as a core component in ABB’s distributed control and communication architectures, providing reliable signal processing, communication, and power management for critical applications.
（ABB ED1705 HEDT300253 R1 BBC 是一款高性能控制与接口模块，专为工业自动化系统设计。作为 ABB 分布式控制和通信架构的核心组件，它为关键应用提供可靠的信号处理、通信和电源管理功能。）
2. Key Technical Parameters
（2. 主要技术参数）
| Parameter | Specification | Description |
|---|---|---|
| Input Voltage | 24 VDC (±10%) | 输入电压范围 24 VDC（±10%） |
| Power Consumption | ≤12 W (typical) | 典型功耗 ≤12 W |
| Communication Protocols | PROFIBUS-DP, Modbus TCP/IP, IEC 61850 (configurable) | 支持 PROFIBUS-DP、Modbus TCP/IP、IEC 61850（可配置） |
| Signal Inputs/Outputs | 16 × Digital Inputs (24 VDC, PNP/NPN), 8 × Digital Outputs (Relay, 250 VAC/30 VDC) | 16 路数字输入（24 VDC，PNP/NPN），8 路继电器输出（250 VAC/30 VDC） |
| Analog Channels | 4 × Analog Inputs (4–20 mA, 0–10 V), 2 × Analog Outputs (4–20 mA) | 4 路模拟输入（4–20 mA，0–10 V），2 路模拟输出（4–20 mA） |
| Processing Speed | ≤3 ms (per channel) | 单通道处理时间 ≤3 ms |
| Operating Temperature | -25°C to +70°C (-13°F to +158°F) | 工作温度范围 -25°C 至 +70°C |
| Storage Temperature | -40°C to +85°C (-40°F to +185°F) | 存储温度范围 -40°C 至 +85°C |
| Humidity | 5% to 95% (non-condensing) | 相对湿度 5% 至 95%（无冷凝） |
| Isolation Voltage | 1,500 VAC (input-to-output), 2,500 VAC (input-to-ground) | 输入-输出隔离电压 1,500 VAC，输入-地隔离电压 2,500 VAC |
| Dimensions (L × W × H) | 110 mm × 100 mm × 40 mm (4.33 in × 3.94 in × 1.57 in) | 尺寸 110 mm × 100 mm × 40 mm |
| Weight | Approx. 0.3 kg (0.66 lbs) | 重量约 0.3 kg |
| Certifications | CE, UL 508, IEC 61131-2, EN 61000-6-2 | 符合 CE、UL 508、IEC 61131-2、EN 61000-6-2 标准 |
| Housing Protection | IP20 (NEMA 1) | 防护等级 IP20（NEMA 1） |
3. Key Features
（3. 主要特性）
- High-Speed Communication: Supports dual-port Ethernet for redundant network connections, ensuring uninterrupted data transmission.
（高速通信）：支持双端口以太网冗余网络连接，确保数据传输不中断。 - Flexible I/O Configuration: User-configurable digital and analog channels for custom automation applications.
（灵活 I/O 配置）：用户可配置的数字和模拟通道，适用于定制化自动化应用。 - Redundant Power Supply: Optional dual-power input for enhanced system reliability.
（冗余电源）：可选双电源输入，提升系统可靠性。 - Diagnostic Functions: Built-in self-diagnostics, error logging, and predictive maintenance alerts.
（诊断功能）：内置自诊断、错误日志和预测性维护警报。 - Rugged Design: Operates reliably in harsh industrial environments with vibration and shock resistance.
（坚固设计）：具备抗振动和抗冲击能力，可在恶劣工业环境中稳定运行。
4. Applications
（4. 应用场景）
- Process Control: Used in oil & gas, chemical, and power plants for real-time monitoring and control of valves, pumps, and sensors.
（过程控制）：适用于石油与天然气、化工和发电厂，用于实时监控和控制阀门、泵和传感器。 - Factory Automation: Integrates with PLCs, robots, and CNC machines for motion control and synchronization.
（工厂自动化）：与 PLC、机器人和数控机床集成，实现运动控制和同步。 - Energy Management: Manages power distribution and grid stability in renewable energy systems (solar, wind).
（能源管理）：在可再生能源系统（太阳能、风能）中管理电力分配和电网稳定性。 - Transportation Systems: Controls signaling and safety systems in rail, metro, and airport infrastructure.
（交通系统）：控制铁路、地铁和机场基础设施中的信号和安全系统。
5. Compatibility & Integration
（5. 兼容性与集成）
- Compatible with ABB Products: Works seamlessly with ABB AC500 PLC, ACS880 drives, and System 800xA DCS.
（兼容 ABB 产品）：与 ABB AC500 PLC、ACS880 变频器和 System 800xA DCS 无缝集成。 - Third-Party Support: Supports OPC UA, MQTT, and REST APIs for integration with SCADA and IoT platforms.
（支持第三方系统）：支持 OPC UA、MQTT 和 REST API，可与 SCADA 和物联网平台集成。 - Redundancy Options: Can be paired with ABB’s redundant power supplies and communication modules for critical applications.
（冗余选项）：可与 ABB 冗余电源和通信模块配对，适用于关键应用。
6. Ordering Information
（6. 订购信息）
- Model Number: ED1705 HEDT300253 R1 BBC
- Optional Accessories:
- DIN rail mounting kit
- Terminal block adapter
- Redundant communication interface
（可选配件）： - DIN 导轨安装套件
- 端子排适配器
- 冗余通信接口
Summary
（总结）
The ABB ED1705 HEDT300253 R1 BBC is a robust, high-performance control module designed for demanding industrial automation applications. Its advanced I/O capabilities, flexible communication options, and redundant design make it ideal for critical infrastructure, process control, and factory automation.
（ABB ED1705 HEDT300253 R1 BBC 是一款坚固、高性能的控制模块，专为严苛的工业自动化应用设计。其先进的 I/O 功能、灵活的通信选项和冗余设计使其成为关键基础设施、过程控制和工厂自动化的理想选择。）
For detailed technical documentation or configuration support, refer to the ABB ED1705 HEDT300253 R1 BBC User Manual or contact ABB Industrial Automation Support.
（如需详细技术文档或配置支持，请参考《ABB ED1705 HEDT300253 R1 BBC 用户手册》或联系 ABB 工业自动化技术支持。）
