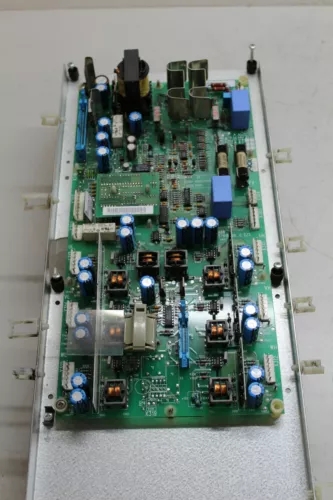

ABB SNAT7261 QCP Control Board 技术参数及中英文介绍
一、产品概述（Product Overview）
中文：
ABB SNAT7261 QCP 控制板是一款高性能工业控制器模块，专为复杂自动化系统设计，适用于分布式控制系统（DCS）、可编程逻辑控制器（PLC）及驱动控制场景。该模块集成高速信号处理、多协议通信接口及冗余电源设计，支持高可靠性实时控制，广泛应用于能源、化工、机械制造及轨道交通等领域。
English:
The ABB SNAT7261 QCP control board is a high-performance industrial controller module designed for complex automation systems, including Distributed Control Systems (DCS), Programmable Logic Controllers (PLC), and drive control applications. Integrating high-speed signal processing, multi-protocol communication interfaces, and redundant power supply design, it supports high-reliability real-time control and is widely used in energy, chemical, machinery manufacturing, and railway transportation sectors.
二、技术参数（Technical Specifications）
| 参数项 | 描述（中文） | Description (English) |
|---|---|---|
| 型号（Model） | SNAT7261 QCP | SNAT7261 QCP |
| 处理器（Processor） | 双核ARM Cortex-A9，主频≥1.2GHz，支持浮点运算 | Dual-core ARM Cortex-A9, clock speed ≥1.2GHz, with floating-point arithmetic support |
| 内存（Memory） | 1GB DDR3 RAM，512MB NAND Flash（支持Micro SD卡扩展至128GB） | 1GB DDR3 RAM, 512MB NAND Flash (expandable to 128GB via Micro SD card) |
| 输入/输出（I/O） | – 24路数字输入（24V DC，光电隔离） – 16路数字输出（继电器/晶体管可选） – 8路模拟输入（4-20mA/0-10V，16位ADC） – 4路模拟输出（0-10V/±10V，12位DAC） |
– 24 digital inputs (24V DC, opto-isolated) – 16 digital outputs (relay/transistor configurable) – 8 analog inputs (4-20mA/0-10V, 16-bit ADC) – 4 analog outputs (0-10V/±10V, 12-bit DAC) |
| 通信接口（Communication） | – 双端口千兆以太网（10/100/1000Mbps，支持Modbus TCP/IP、Profinet、EtherNet/IP） – RS-485（Modbus RTU） – CANopen（可选） – USB 2.0 ×2 |
– Dual-port Gigabit Ethernet (10/100/1000Mbps, supports Modbus TCP/IP, Profinet, EtherNet/IP) – RS-485 (Modbus RTU) – CANopen (optional) – USB 2.0 ×2 |
| 电源（Power Supply） | 双电源冗余输入（24V DC，支持热插拔），短路/过压/过流保护 | Redundant dual-power input (24V DC, hot-swappable), with short-circuit, overvoltage, and overcurrent protection |
| 防护等级（IP Rating） | IP30（柜内安装，支持DIN导轨或面板固定） | IP30 (for cabinet installation, supports DIN rail or panel mounting) |
| 工作温度（Operating Temperature） | -25°C 至 +70°C（扩展温度型号支持-40°C至+85°C） | -25°C to +70°C (extended temperature model supports -40°C to +85°C) |
| 尺寸（Dimensions） | 180mm × 120mm × 45mm（长×宽×高） | 180mm × 120mm × 45mm (L × W × H) |
| 认证（Certifications） | CE, UL, cUL, RoHS, IEC 61508 SIL3 | CE, UL, cUL, RoHS, IEC 61508 SIL3 |
三、核心功能（Key Features）
- 冗余与高可用性（Redundancy & High Availability）
- 中文：支持双电源冗余输入及双网口链路聚合，具备故障自动切换功能，确保系统无中断运行，适用于关键基础设施。
- English: Supports redundant dual-power input and Ethernet link aggregation with automatic fault switching to ensure uninterrupted operation, ideal for critical infrastructure.
- 实时控制（Real-Time Control）
- 中文：基于ARM Cortex-A9双核处理器，支持亚毫秒级控制循环，适用于高速运动控制、精密定位及同步控制场景。
- English: Powered by a dual-core ARM Cortex-A9 processor, it supports sub-millisecond control loops for high-speed motion control, precision positioning, and synchronous control.
- 多协议兼容性（Multi-Protocol Compatibility）
- 中文：内置Modbus TCP/IP、Profinet、EtherNet/IP等协议栈，兼容主流工业以太网标准，可无缝集成至现有网络架构。
- English: Integrates protocol stacks such as Modbus TCP/IP, Profinet, and EtherNet/IP, compatible with mainstream industrial Ethernet standards for seamless integration.
- 高精度模拟量处理（High-Precision Analog Processing）
- 中文：16位ADC和12位DAC提供高精度模拟量输入/输出，适用于传感器信号采集及执行器控制。
- English: 16-bit ADC and 12-bit DAC provide high-precision analog input/output for sensor signal acquisition and actuator control.
- 安全与诊断（Safety & Diagnostics）
- 中文：内置故障检测功能（如通道短路、电源异常、通信中断），支持SNMP协议远程监控，提供实时日志与事件记录。
- English: Built-in fault detection (e.g., channel short-circuit, power anomalies, communication interruptions) and supports SNMP-based remote monitoring with real-time logging and event recording.
四、典型应用场景（Typical Applications）
- 能源管理（Energy Management）
- 中文：连接风力发电机组、光伏逆变器及储能系统，实现功率优化、电网调度及故障诊断。
- English: Connects to wind turbines, PV inverters, and energy storage systems for power optimization, grid scheduling, and fault diagnosis.
- 过程控制（Process Control）
- 中文：在化工、水处理领域，通过PID算法控制阀门、泵等执行器，维持工艺参数稳定，支持多回路控制。
- English: Controls valves, pumps, and other actuators via PID algorithms in chemical and water treatment processes to maintain stable parameters, supporting multi-loop control.
- 机器人协同（Robotic Collaboration）
- 中文：与ABB工业机器人（如IRB 6700系列）通信，实现多轴同步控制、安全互锁及轨迹规划。
- English: Communicates with ABB industrial robots (e.g., IRB 6700 series) for multi-axis synchronous control, safety interlocking, and trajectory planning.
- 轨道交通（Railway Transportation）
- 中文：集成至列车控制系统，控制牵引电机、制动系统及信号设备，优化列车调度效率与安全性。
- English: Integrates into train control systems to manage traction motors, braking systems, and signaling equipment for optimized scheduling and safety.
五、维护与注意事项（Maintenance & Precautions）
- 安装环境（Installation Environment）
- 中文：避免强振动、潮湿或腐蚀性气体环境，确保通风良好，推荐安装于IP54防护等级的机柜内。
- English: Avoid environments with strong vibration, humidity, or corrosive gases; ensure adequate ventilation. Recommended installation in an IP54-rated cabinet.
- 接线规范（Wiring Standards）
- 中文：数字输入/输出需采用屏蔽电缆（≥1.5mm²），模拟输入需匹配独立电源；接地电阻≤1Ω。
- English: Use shielded cables (≥1.5mm²) for digital I/O and isolated power supplies for analog inputs; ground resistance ≤1Ω.
- 固件升级（Firmware Updates）
- 中文：通过Micro SD卡或Ethernet接口更新固件，升级前需备份配置文件，并验证固件哈希值。
- English: Update firmware via Micro SD card or Ethernet interface; back up configuration files and verify firmware hash values before upgrading.
- 故障排查（Troubleshooting）
- 中文：若模块无响应，检查电源电压与通信链路；若I/O异常，使用内置诊断工具测试通道状态。
- English: If the module is unresponsive, check power voltage and communication links; for I/O issues, use built-in diagnostic tools to test channel status.
六、总结（Conclusion）
ABB SNAT7261 QCP 控制板凭借其高性能处理器、冗余设计及多协议兼容性，成为工业自动化领域的核心解决方案。其支持严苛环境下的稳定运行，尤其适用于对可靠性和实时性要求极高的场景，如能源、交通及高端制造领域。
English:
The ABB SNAT7261 QCP control board stands as a core solution in industrial automation, leveraging its high-performance processor, redundant design, and multi-protocol compatibility. Its ability to operate reliably in harsh environments makes it ideal for critical applications in energy, transportation, and advanced manufacturing sectors.
如需更详细的技术文档或定制化服务，请联系ABB官方授权渠道。
