Description

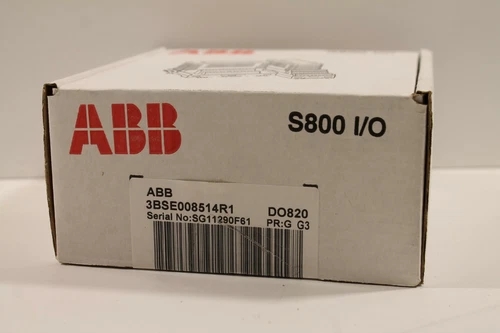

ABB DO820 3BSE008514R1 Digital Output Module 技术参数及中英文介绍
一、产品概述（Product Overview）
中文：
ABB DO820 3BSE008514R1 是一款高性能数字输出模块，专为工业自动化系统设计，适用于分布式控制系统（DCS）和可编程逻辑控制器（PLC）。该模块支持高密度数字信号输出，能够可靠地控制外部设备（如阀门、电机、继电器等），广泛应用于过程控制、机械制造及能源管理等领域。
English:
The ABB DO820 3BSE008514R1 is a high-performance digital output module designed for industrial automation systems, including Distributed Control Systems (DCS) and Programmable Logic Controllers (PLC). It supports high-density digital signal outputs, enabling reliable control of external devices (e.g., valves, motors, relays) and is widely used in process control, machinery manufacturing, and energy management applications.
二、技术参数（Technical Specifications）
| 参数项 | 描述（中文） | Description (English) |
|---|---|---|
| 型号（Model） | DO820 3BSE008514R1 | DO820 3BSE008514R1 |
| 输出通道（Output Channels） | 8通道数字输出（支持继电器或晶体管输出类型） | 8 digital output channels (relay or transistor output types configurable) |
| 输出类型（Output Type） | – 继电器输出：常开/常闭触点，250V AC/30V DC，2A – 晶体管输出：24V DC，0.5A |
– Relay output: Normally open/closed contacts, 250V AC/30V DC, 2A – Transistor output: 24V DC, 0.5A |
| 工作电压（Operating Voltage） | 24V DC（兼容9V~32V宽压输入） | 24V DC (compatible with 9V~32V wide-range input) |
| 响应时间（Response Time） | ≤5ms（继电器输出） ≤1ms（晶体管输出） |
≤5ms (relay output) ≤1ms (transistor output) |
| 电气隔离（Electrical Isolation） | 通道间独立隔离，隔离电压≥500V AC | Channel-to-channel isolation, isolation voltage ≥500V AC |
| 通信接口（Communication） | 支持Profibus-DP或Ethernet/IP（可选） | Supports Profibus-DP or Ethernet/IP (optional) |
| 防护等级（IP Rating） | IP20（柜内安装） | IP20 (for cabinet installation) |
| 工作温度（Operating Temperature） | -20°C 至 +70°C（扩展温度型号支持-40°C至+85°C） | -20°C to +70°C (extended temperature model supports -40°C to +85°C) |
| 尺寸（Dimensions） | 120mm × 80mm × 40mm（长×宽×高） | 120mm × 80mm × 40mm (L × W × H) |
| 认证（Certifications） | CE, UL, cUL, RoHS | CE, UL, cUL, RoHS |
三、核心功能（Key Features）
- 灵活输出配置（Flexible Output Configuration）
- 中文：支持继电器和晶体管两种输出类型，用户可根据负载需求选择，适应不同场景（如阻性负载、感性负载或容性负载）。
- English: Supports both relay and transistor output types, allowing users to select based on load requirements for diverse applications (e.g., resistive, inductive, or capacitive loads).
- 高速响应（High-Speed Response）
- 中文：晶体管输出响应时间≤1ms，适用于高速脉冲控制或精密定位系统。
- English: Transistor output response time ≤1ms, suitable for high-speed pulse control or precision positioning systems.
- 通道隔离（Channel Isolation）
- 中文：通道间独立电气隔离，避免信号干扰，提升系统稳定性。
- English: Independent electrical isolation between channels prevents signal interference and enhances system stability.
- 故障诊断（Fault Diagnostics）
- 中文：内置开路检测和过载保护功能，支持通过LED指示灯或通信接口快速定位故障。
- English: Built-in open-circuit detection and overload protection, with LED indicators or communication interfaces for rapid fault diagnosis.
- 兼容性（Compatibility）
- 中文：与ABB AC800M系列控制器无缝集成，支持主流工业协议（如Modbus TCP/IP、Profinet）。
- English: Seamlessly integrates with ABB AC800M series controllers and supports mainstream industrial protocols (e.g., Modbus TCP/IP, Profinet).
四、典型应用场景（Typical Applications）
- 过程控制（Process Control）
- 中文：控制阀门、泵等执行器，实现化工、水处理等流程的自动化调节。
- English: Controls valves, pumps, and other actuators for automated regulation in chemical and water treatment processes.
- 机械制造（Machinery Manufacturing）
- 中文：驱动电机、气缸等设备，完成自动化装配线或数控机床的逻辑控制。
- English: Drives motors, cylinders, and other devices for logical control in automated assembly lines or CNC machines.
- 能源管理（Energy Management）
- 中文：控制发电机、断路器等设备，实现电力系统的分布式监控与保护。
- English: Controls generators, circuit breakers, and other equipment for distributed monitoring and protection in power systems.
- 楼宇自动化（Building Automation）
- 中文：集成至BAS系统，控制照明、空调等设备，优化建筑能耗。
- English: Integrates into BAS systems to control lighting, HVAC, and other equipment for energy optimization.
五、维护与注意事项（Maintenance & Precautions）
- 安装环境（Installation Environment）
- 中文：避免强振动、潮湿或腐蚀性气体环境，确保通风良好。
- English: Avoid environments with strong vibration, humidity, or corrosive gases; ensure adequate ventilation.
- 接线规范（Wiring Standards）
- 中文：继电器输出需采用耐压≥250V的电缆，晶体管输出需匹配24V DC电源；接地电阻≤4Ω。
- English: Use cables with a voltage rating ≥250V for relay outputs and match a 24V DC power supply for transistor outputs; ground resistance ≤4Ω.
- 负载匹配（Load Matching）
- 中文：继电器输出负载不得超过额定电流（2A），感性负载需并联续流二极管。
- English: Relay output loads must not exceed the rated current (2A); freewheeling diodes should be paralleled for inductive loads.
- 固件升级（Firmware Updates）
- 中文：通过ABB RobotStudio或专用工具更新固件，升级前需备份配置文件。
- English: Update firmware via ABB RobotStudio or dedicated tools; back up configuration files before upgrading.
- 故障排查（Troubleshooting）
- 中文：若模块无响应，检查电源电压与通信线路；若输出异常，使用万用表测试通道状态。
- English: If the module is unresponsive, check power voltage and communication lines; use a multimeter to test channel status for output issues.
六、总结（Conclusion）
ABB DO820 3BSE008514R1 数字输出模块凭借其高可靠性、灵活配置及强大兼容性，成为工业自动化领域的理想选择。其支持多种输出类型和工业协议，能够满足复杂应用场景的需求，同时提供全面的故障诊断与保护功能，确保系统长期稳定运行。
English:
The ABB DO820 3BSE008514R1 digital output module stands as an ideal choice for industrial automation due to its high reliability, flexible configuration, and strong compatibility. Supporting multiple output types and industrial protocols, it meets the demands of complex applications while offering comprehensive fault diagnosis and protection for long-term system stability.
如需更详细的技术文档或定制化服务，请联系ABB官方授权渠道。
