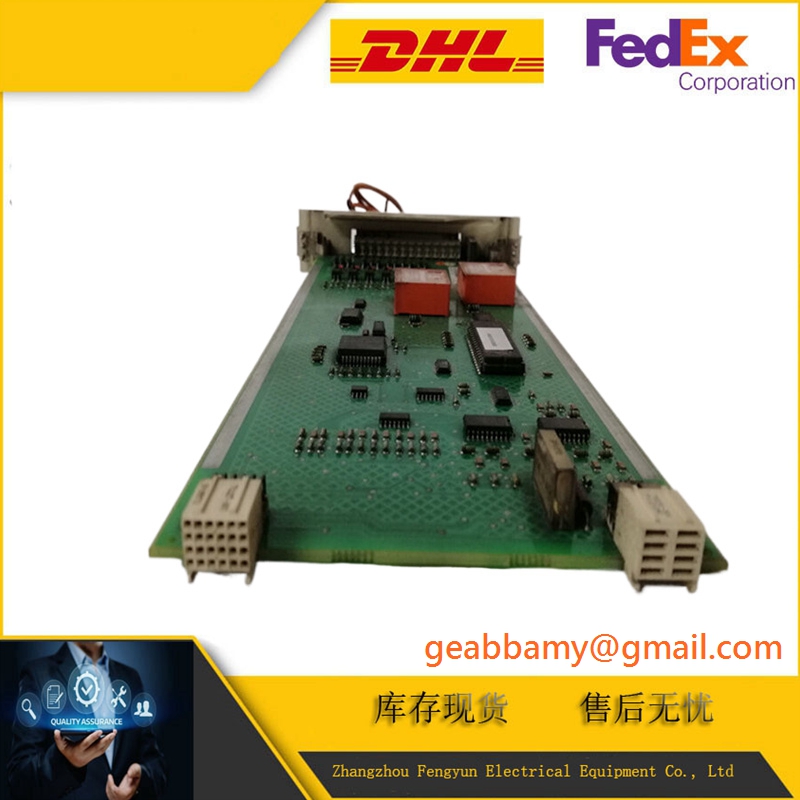

ABB 3BSE001449R1 TC520 系统状态采集模块

Description

ABB 3BSE001449R1 TC520 System Status Module 技术参数及中英文介绍

1. 产品概述（Product Overview）

• 型号（Model）: TC520 3BSE001449R1
• 产品类型（Product Type）: 系统状态采集模块（System Status Collection Module）/ 数据采集器（Data Acquisition Unit）
• 制造商（Manufacturer）: ABB
• 功能定位（Function）: 用于工业自动化系统中的关键参数监测与数据采集，支持多类型信号输入与通信接口集成。

2. 技术参数（Technical Specifications）

参数项（Parameter）	描述（Description）
测量通道数（Measurement Channels）	32路（支持电压、电流、功率、温度、压力等信号） 32 channels (voltage, current, power, temperature, pressure, etc.)
测量精度（Accuracy）	满量程的±0.5%（支持高精度工业级应用） ±0.5% of full scale (industrial-grade precision)
采样速率（Sampling Rate）	最高1000 Hz（适用于动态信号监测） Up to 1000 Hz (for dynamic signal monitoring)
通信接口（Communication）	RS-485接口（支持Modbus协议）/ 住宅接口（可选扩展） RS-485 (Modbus-compatible) / Residential interface (optional)
电源（Power Supply）	24V DC（兼容工业电源系统） 24V DC (compatible with industrial power systems)
工作温度（Operating Temperature）	-40°C至+85°C（极端环境适应性） -40°C to +85°C (extreme environment tolerance)
防护等级（IP Rating）	IP65（防尘防水，适用于户外或恶劣环境） IP65 (dust-tight and water-resistant)
外壳材质（Enclosure Material）	工业级铝合金（抗冲击与腐蚀） Industrial-grade aluminum alloy (shock/corrosion-resistant)
尺寸（Dimensions）	170mm×170mm（紧凑型设计，节省空间） 170mm×170mm (compact size for space-saving)

3. 功能特性（Key Features）

• 多参数监测（Multi-Parameter Monitoring）
  支持电压、电流、功率、温度、压力等信号的同步采集，满足复杂工业场景需求。
  Simultaneous collection of voltage, current, power, temperature, and pressure signals for complex industrial scenarios.

• 高可靠性设计（High Reliability）
  工业级防护等级（IP65）与宽温工作范围（-40°C至+85°C），适应极端环境。
  IP65 rating and -40°C to +85°C operating range for harsh environments.

• 灵活通信（Flexible Communication）
  RS-485接口支持Modbus协议，可集成至DCS/SCADA系统；住宅接口提供扩展可能性。
  RS-485 with Modbus for DCS/SCADA integration; residential interface for expansion.

• 数据配置与集成（Data Configuration & Integration）
  提供标准化接口，支持与交钥匙解决方案（Turnkey Solutions）无缝对接。
  Standardized interfaces for seamless integration with turnkey solutions.

4. 应用领域（Applications）

• 电力系统（Power Systems）
  监测变电站、发电厂及输电线路状态，保障电网安全与稳定性。
  Monitor substation, power plant, and transmission line status for grid security.

• 石油与天然气（Oil & Gas）
  实时监测油井、管道及储罐状态，提升生产效率与安全性。
  Real-time monitoring of oil wells, pipelines, and tanks for efficiency and safety.

• 水处理（Water Treatment）
  监控水厂与污水处理厂运行状态，确保水质达标与环保合规。
  Monitor water/wastewater treatment plants for compliance and quality.

• 制造业（Manufacturing）
  采集生产线与设备状态数据，优化生产流程与质量控制。
  Collect production line and equipment data for process optimization.

• 建筑自动化（Building Automation）
  监测暖通空调、照明等系统，提升建筑能效与舒适度。
  Monitor HVAC, lighting, and other systems for energy efficiency.

5. 认证与标准（Certifications & Standards）

• CE认证（CE Certification）
  符合欧盟电磁兼容性与安全标准（EMC & Safety）。
  Compliant with EU EMC and safety directives.

• IECEx/ATEX认证（Explosion-Proof Certification）
  适用于爆炸危险区域（1区与2区），保障现场设备安全测试。
  Suitable for explosive atmospheres (Zone 1 & 2) with IECEx/ATEX approvals.

• RoHS合规（RoHS Compliance）
  符合欧盟有害物质限制指令，环保无污染。
  Compliant with EU RoHS directive for eco-friendly design.

6. 安装与维护（Installation & Maintenance）

• 安装方式（Installation）
  支持DIN导轨或面板安装，需确保接地良好并避免强电磁干扰。
  DIN rail or panel mounting with proper grounding and EMI protection.

• 维护建议（Maintenance）
  定期检查连接端子与通信线路，清洁外壳以防止灰尘积累。
  Inspect terminals and cables periodically; clean enclosure to prevent dust buildup.

• 故障诊断（Fault Diagnostics）
  内置自检功能，支持实时状态监测与故障报警输出。
  Self-test function for real-time monitoring and fault alerts.

7. 注意事项（Precautions）

• 静电防护（ESD Protection）
  操作时需佩戴防静电手环，避免元件静电击穿。
  Use ESD wrist straps to prevent component damage.

• 电源稳定性（Power Stability）
  确保输入电源稳定，避免电压波动导致模块损坏。
  Use stable power supply to prevent voltage fluctuations.

• 环境适应性（Environmental Adaptability）
  避免潮湿、腐蚀性气体或强磁场环境，延长模块寿命。
  Operate in dry, non-corrosive, and low-EMI environments.
